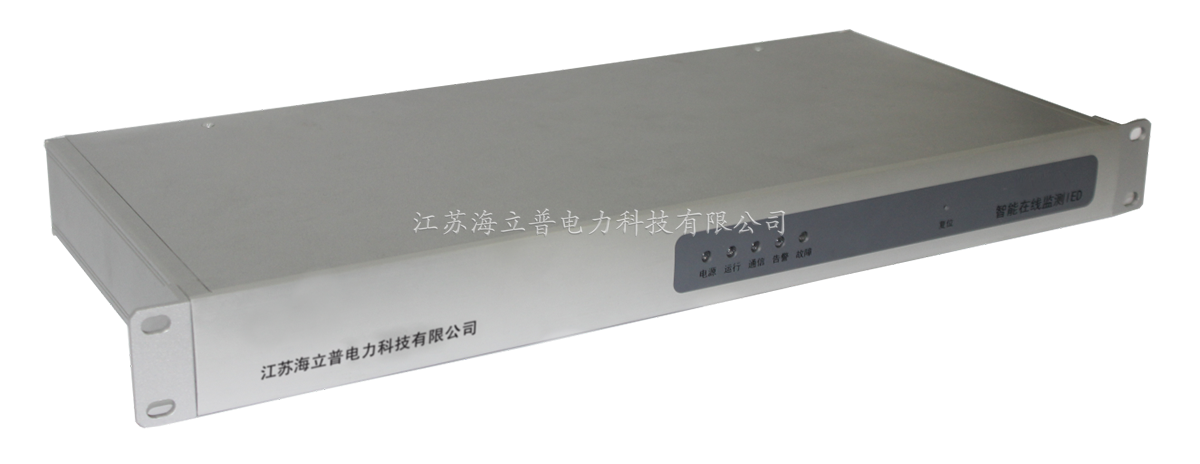

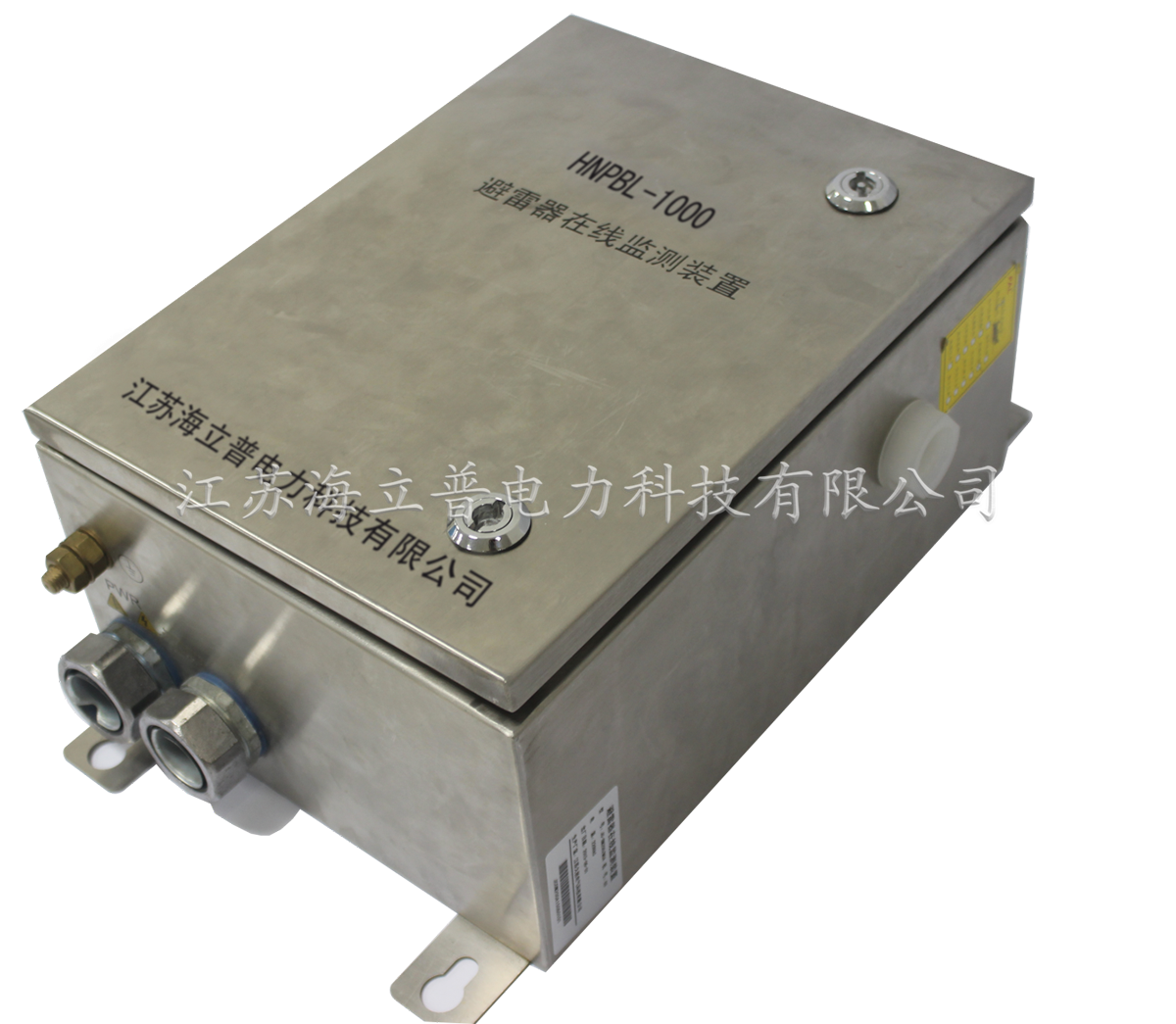

產品名稱：HNPBL-1000避雷器在線監測系統
概述
HNPBL-1000型避雷器在線監測系統采用先進的分層分布式結構，應用總線控制技術和模塊化設計原理，使系統的抗干擾性能、測量的準確性和穩定性都得到了很大的提高，滿足了工業現場實用要求，并采用專家診斷系統對采集的數據進行科學分析診斷，便于及時方便地了解并掌握變電設備的健康狀態。
通過實時監測避雷器的全電流、阻性電流、容性電流以及雷擊次數、雷擊時刻，通過對監測到的數據進行分析、擬合處理，并結合現場工況，可及時地發現避雷器由污穢或內部受潮引起的瓷套泄漏電流或絕緣桿泄漏電流增大等問題，以避免事故的發生。
相關安全法規
Q/GDW534-2010《變電設備在線監測系統技術導則》第6.2“配置原則金屬氧化物避雷器220KV以及以上電壓等級金屬氧化物避雷器宜配置阻性電流在線監測裝置”。
GB 11032-2000《交流無間隙金屬氧化物避雷器》對局部放電檢測設備的相關參數及功能有詳盡描述。
主要特點
采用高精度有源零磁通穿心式互感器，根據被測電流大小自動選擇放大倍數，實現高精度測量
采用動態相量補償算法，實現高精度測量信號分析
采用數字濾波算法，摒除模擬濾波器帶來的“零漂問題”
采用分布式測量結構，即就地測量、數字傳輸
可帶電安裝，即不需要主設備停電安裝，方便、快捷的接入系統
技術參數
工作電壓 | 交流 220V±10%,50Hz |
功耗 | 額定電壓下＜5W |
環境溫度 | 戶內系統：-10℃～+55℃ 戶外系統：-25℃～+70℃ |
工作環境濕度 | ≤95％RH |
測量電流范圍 | 0.05mA～650mA，測量精度±1% |

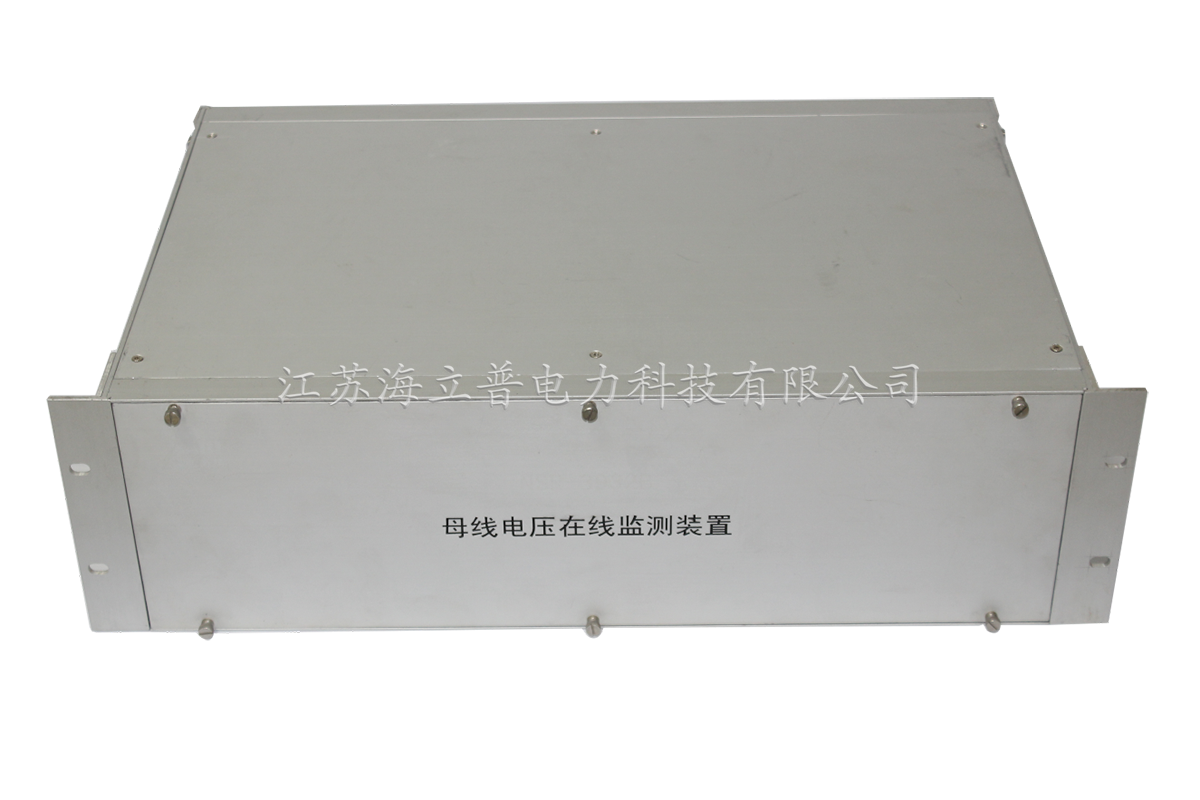

母線電壓測量范圍 | 35kV～1000kV, 測量精度0.5% |
諧波電壓測量范圍 | 3、5、7、9次，測量精度±2% |
系統頻率測量范圍 | 45～65Hz，測量精度±0.001Hz |
雷擊次數記錄 | 0～255，年月日時分秒 |
溫度范圍 | -20℃～+80℃，±1% |
濕度范圍 | 0～100%RH，±1% |
風機通風時間 | 15min或時間可設置 |
通訊協議 | RS485標準協議 |
歷史記錄容量 | ＞500條報警記錄 |
主顯示器特性 | 800×480 TFT觸控屏 |
就地模塊 | 80個 |
出廠設置 | 1 小時 |
最短周期 | 5 分鐘 |
CAN網結構 | 網絡速率為：＜500Kbps |
RS485結構 | 網絡速率為： ≤9600bps |
