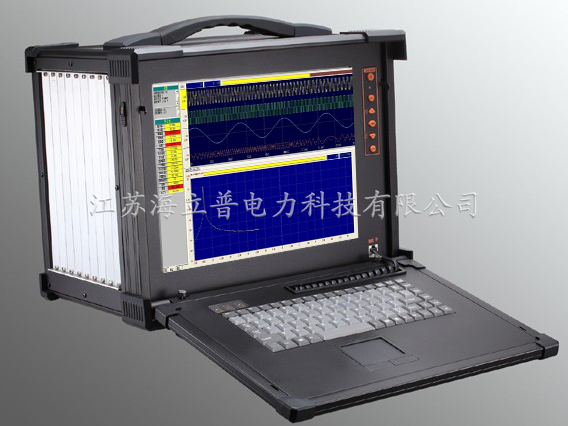

產品名稱：HNPJF-Z100型便攜式綜合局放監測儀
1.技術參數
最大采樣率 | 100Msps |
單臺通道數 | 并行2、4、8CH采集 |
ADC分辨率 | 16Bits，系統精度:≤±0.1% |
存儲容量 | 每通道最大1Msa/CH |
量程 | ±10V |
輸入方式 | BNC單端雙極性電壓輸入 |
輸入阻抗 | 1MΩ；輸入電容≤25pF |
輸入信號帶寬 | 0Hz～20MHz |
通道間相位差 | ≤0.05°(正弦波1KHz) |
帶內波動 | ≤±0.1dB(0Hz～300KHz) |
時基范圍 | 100MHz~1KHz分15擋 |
耦合方式 | AC |
觸發模式 | 正常、自動、單次 |
觸發邊沿 | 上升、下降 |
觸發模式 | 正常、自動、單次 |
觸發通道 | CHA、CHB、CHC、CHD 、EXT |
通道間隔離度 | ≥80dB |
主處理機 | 工業計算機 |
顯示屏 | 12英寸真彩色TFT觸摸液晶顯示屏；顯示分辨率：800×600；4位數碼管顯示電壓值 |
外部接口 | USB接口；電源接口；2或4路信號輸入口；接地端子；外同步信號輸入端子；VGA接口；RS232接口 |
信號輸入接口方式 | 后入口 |
方波校準輸出 | 內置 |
光輸入接口 | 內置（選配） |
外形尺寸 | 寬×高×深 （520×280×450）mm |
重量 | 5kg |
